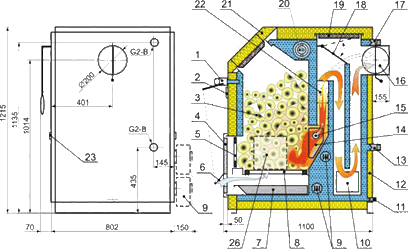

1. регулятор тяги
2. термоманометр
3. топка
4. двери
5. дверца
6. заслонка воздуха
7. ящик для золы
8. колосники
9. место монтажа электронагревательных элементов
10. отверстия для чистки сажи
11. патрубок для слива воды
12. декоративные термоизоляционные щиты
13. патрубок возвратной воды
14. чугунные катализаторные сегменты
15. труба подачи вторичного воздуха
16. заслонка тяги
17. патрубок подающей воды
18. заслонка розжига
19. крышка обслуживания
20. змеевик аварийного охлаждения
21. крышка загрузки топлива
22. шамотные кирпичи
23. заслонка вторичного воздуха
24. ручка заслонки розжига
25. ручка крышки загрузки топлива
26. место установки горелки
Наименование параметра | KALVIS 3-50 | |
Номинальная теплопродуктивность, кВт | 50 | |
Используемое топливо | Дрова, древесные отходы, каменный уголь, опилочные и торфяные отходы | |
Коэффициент полезного действия, % | 78 | |
Объём одноразовой загрузки топлива, дм3 | 120 | |
Длительность горения одноразовой загрузки*, час. | 3…6 | |
Обогреваемая площадь (при коэффициенте теплопроводимости 2,5), м2 | 300…550 | |
Объём воды в котле, л | 186 | |
Максимальная длина дров, см | 57 | |
Рабочее давление, не более, МПа (кгс/см2) | 0,15 (1,5) | |
Минимальная тяга дымохода, Па | 25 | |
Размеры трубы дымохода, мм | Ø198 | |
Сечение патрубка входа/выхода | G2’’ | |
Место для электронагревательных элементов | + | |
Габариты котла | высота ширина длина | 1248 941 1200 |
Вес, кг | 618 |
